Guide du rack cantilever : types, dimensions, installation

Les différentes configurations de cantilever disponibles

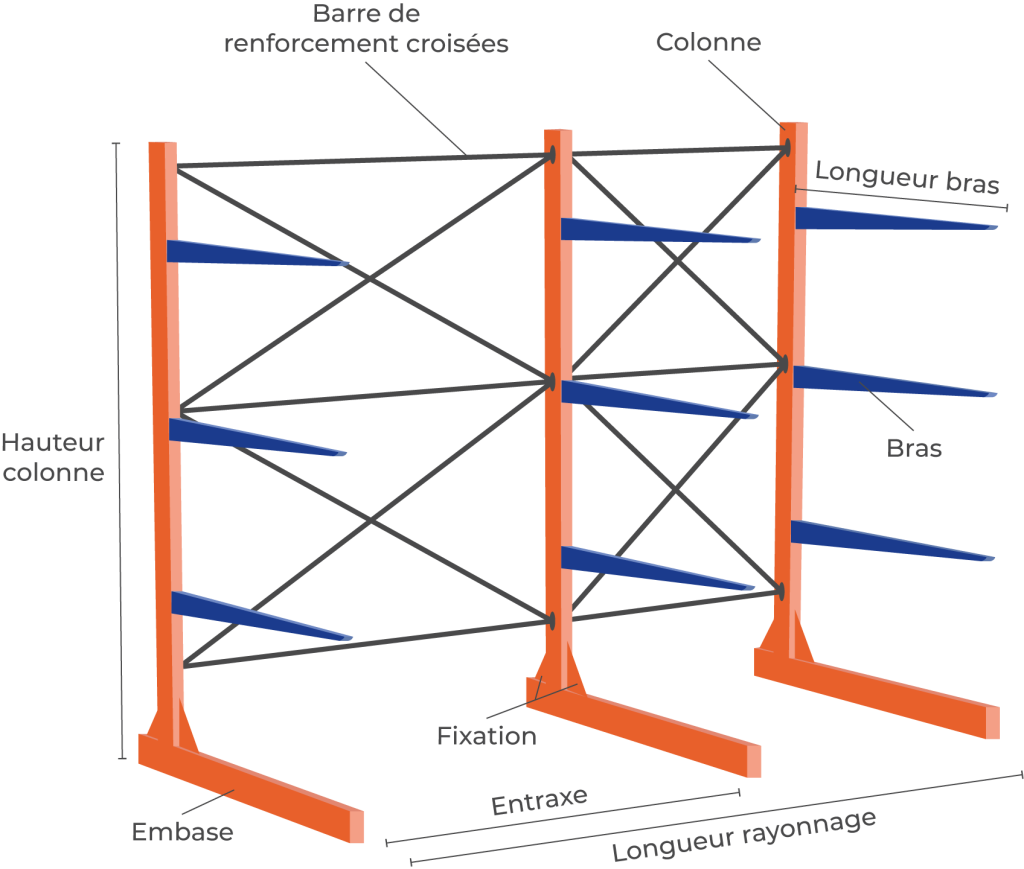

Un rack cantilever est une structure en porte à faux composée d’embases et de bras fixés horizontalement sur des colonnes. Les marchandises sont chargées et déchargées latéralement à l’aide d’un chariot élévateur.

Il existe une grande variété de cantilever différents – aussi appelés rayonnages à bras ou râtelier de stockage – selon vos usages, le type de produit à stocker et l’emplacement du rayonnage. Passons en revue les différentes configurations disponibles.

Nombre de faces : les rayonnages Cantilever existent en simple ou double face. En version double face, les marchandises entreposées sur les bras du rack, sont accessibles de chaque côté. Cela double l’espace de stockage pour une quantité similaire de portants. En version simple face, un cantilever sera généralement placé contre un mur.

Bras avec ou sans butée : un cantilever est un rayonnage à bras. Un bras sans butée permet de dégager aisément les marchandises tandis qu’un bras avec butée (amovible ou non) permet d’éviter tout glissement pour plus de sécurité.

Contreventement : chaque cantilever doit  être équipé d’au moins un contreventement avec tendeurs réglables. Avec une charge normale, un contreventement est indispensable tous les cinq emplacements de stockage.

Dimensions du rack : il existe des cantilevers de différentes hauteurs et différentes longueurs. La hauteur standard est située entre 3 mètres et 6 mètres. Il existe toutefois des cantilevers de plus petite taille pour un usage dans un local de faible hauteur par exemple. La largeur des éléments démarre à partir de 125 cm.

De façon générale, le cantilever est un rayonnage industriel pour charges longues, c’est donc un équipement qui va nécessiter un espace de stockage conséquent.

Rayonnage léger ou lourd : pour le stockage de charges jusqu’à 400 kg par bras et par face, le rayonnage cantilever léger est approprié. Il peut se vendre en kit pour un montage rapide.

Le stockage de charge jusqu’à 1700 kg par bras support nécessite l’installation d’un rayonnage en porte-à-faux lourd aussi appelé rack cantilever lourd. Il implique la réalisation d’une étude technique préalable que nous pouvons réaliser. A noter : il existe également des cantilever en bois pour des usages spécifiques.

Rayonnage avec ou sans toiture : un cantilever installé à l’extérieur diposera d’une finition galvanisée. Il peut être équipé d’un toit ou d’un auvent pour protéger les marchandises. Ce type d’installation peut être utilisé sur un parking, à l’arrière de votre entrepôt ou plus généralement en extérieur ce qui vous dispense d’investir dans un nouveau bâtiment.

Mobile ou non : il existe des cantilevers à roulettes pour un déplacement facile. Cela vous permet de reconfigurer votre zone de stockage selon vos besoins. Ce type de rayonnage permet de stocker des charges légères ou semi-lourdes.

Charges verticales ou horizontales : un cantilever vertical peut aussi permettre le stockage de charges longues en position verticale. Le cantilever vertical permet d’utiliser moins de place au sol mais nécessite une hauteur sous toiture importante. Le maniement des produits stockés est aussi plus délicat et demande sécurité et dextérité.

Installation d’un cantilever : quelles précautions prendre ?

L’installation d’un rayonnage de type cantilever doit être effectuée sur un sol en béton de préférence. Objectif : procurer une résistance au poids – qui peut être très conséquent – et ainsi éviter une usure prématurée du rayonnage ou une déformation de ses éléments porteurs. Il faut également vérifier la planéité du sol à l’emplacement futur du cantilever. Un outillage standard est suffisant pour la plupart des modèles de rayonnages.

Un cantilever peut être certifié aux normes NF-EN 15620 (Systèmes de stockage statiques en acier – Rayonnages à palettes réglables – Tolérances, déformations et jeux) , NF-EN 15629 et NF-EN 15635.

L’alternative du stockage vertical

Le stockage vertical est une autre solution pour stocker les charges longues, légères et sans risque de déformation structurelle.

Le stockage vertical est un système de rayonnage plus simple. Il permet de stocker des tuyaux, des goulottes, des plinthes ou encore des fers à béton à la verticale.

Le principal avantage est le gain de place au sol et la maniabilité car aucun chariot élévateur n’est alors nécessaire. Ce système ne correspond toutefois pas à tous les types de marchandises.

Principaux accessoires et systèmes de protection disponibles

Un piétement arrondi permet de protéger les jambes des employés qui circulent dans les travées.

Des butées anti-roulement permettent de maintenir en place les objets ronds sur les bras pour éviter qu’ils ne roulent et chutent.

Les rayonnages cantilever peuvent aussi devenir des racks à palette en boulonnant des barres de liaison entre les bras en porte-à-faux.

Il existe différentes variantes de platelages qu’il est possible de fixer sur les bras ou sur les barres de liaison : panneaux d’aggloméré, grilles ou caillebotis.

Autres accessoires disponibles :

• entonnoir d’insertion avec rail de guidage
• protections anti-collisions fixées sur les deux montants extérieurs encadrant l’entrée d’une allée de rayonnages
• supports à étiquettes pour numéroter votre rayonnage.

Les inconvénients de ce type de rangement

– les rayonnages cantilever ne sont pas idéaux pour le stockage d’articles de petite taille ou légers

– les rayonnages cantilever peuvent être instables s’ils ne sont pas correctement ancrés au sol

– les rayonnages cantilever sont plus chers que les solutions de stockage traditionnelles telles que les étagères et les armoires. Cependant, il s’agit d’une option plus polyvalente qui permet d’économiser de l’espace dans votre entrepôt ou dans vos bureaux

– les cantilevers sont disponibles en différentes tailles. Vous risquez donc d’acheter le mauvais rayonnage si vous choisissez une taille qui ne correspond pas à vos besoins.

Quels sont les types de racks cantilevers disponibles ?

Nous avons choisi une large gamme de rayonnages cantilever pour répondre aux besoins de tous les professionnels de tous les secteurs.

Des versions à simple ou double bras sont disponibles, ainsi que des versions plus larges, qui permettent de stocker des deux côtés de la structure et de réaliser un gain de place important. Certaines étagères sont permanentes ; une fois installées, elles ne bougent pas.

Les rayonnages à bras portants sont fabriqués dans un matériau assez robuste et sont dotés d’un revêtement de protection.

Grâce à leur matériau de construction, ils sont capables de résister à une utilisation intensive. Les petites butées sur les bras des étagères vous permettent de maintenir en place les éléments circulaires, comme les gros tuyaux, lors de chaque mouvement de la structure.

Rayonnage à bras (bras cantilever)

Qu’est-ce qu’un rayonnage à bras ?

Le rayonnage à bras sont des étagères utilisées pour stocker des articles lourds ou des marchandises encombrantes. Ce mode de stockage en porte-à-faux est difficile à trouver car la demande est forte et la production ralentie par les difficultés d’approvisionnement en acier.

Comment bien choisir son rayonnage à bras ?

Lorsque vous recherchez un rayonnage à bras, il est important de prendre en compte le poids des articles qui y seront stockés. Le rayonnage à bras doit être capable de supporter le poids des marchandises sans se plier ou se casser.

Il est également important de s’assurer que le rayonnage à bras est de la bonne taille pour l’espace. Des rayonnages trop grands ou trop petits peuvent être inefficaces et dangereux.

Rayonnage pour charges longues

Savoir faire son choix au niveau du rayonnage pour charge longue

Les rayonnages à cantilever sont destinés à stocker des charges longues à l’horizontale. Ces rayonnages sont parfaits pour stocker des tuyaux en PVC, des planches ou des lamelles de bois, des tuyaux en cuivre ou des profilés métalliques, etc. Si vous souhaitez conserver une charge longue, vous aurez besoin d’un rayonnage à bras portants

Nous proposons une variété de tailles de bras et de capacités de charge afin que vous puissiez choisir le rack qui correspond le mieux à vos besoins et à votre environnement. Vous pouvez facilement construire votre solution de stockage grâce à l’excellente modularité de nos racks.

Pourquoi choisir ce type de rayonnage

Pour choisir un rayonnage pour charge longue vous devrez tenir compte des éléments suivants :

– Le poids et les dimensions de vos articles longs

– Le nombre d’articles longs que vous prévoyez d’entreposer

– La hauteur de votre zone de stockage

– Si vous avez besoin d’un rack mobile ou d’un rack statique

Vous recherchez un cantilever pas cher ?

N’hésitez pas à nous contacter. Nous disposons d’arrivages permanents de cantilevers d’occasion. Leur conformité est inspectée et validée par nos équipes. Vous pouvez ainsi bénéficier d’un matériel de grande qualité pour un prix concurrentiel et disponible rapidement.

Nous proposons aussi des cantilevers neufs fabriqués sur-mesure et de nombreux accessoires disponibles en stock.

N’hésitez pas à nous contacter si vous souhaitez des conseils. Notre équipe pourra vous conseiller sur le nombre de niveaux, la longueur ou la profondeur optimale de votre équipement selon vos contraintes logistiques.

Notre bureau d’études vous formulera un devis détaillé avec possibilité de livraison et de montage directement dans votre entrepôt ou votre atelier partout en France.
