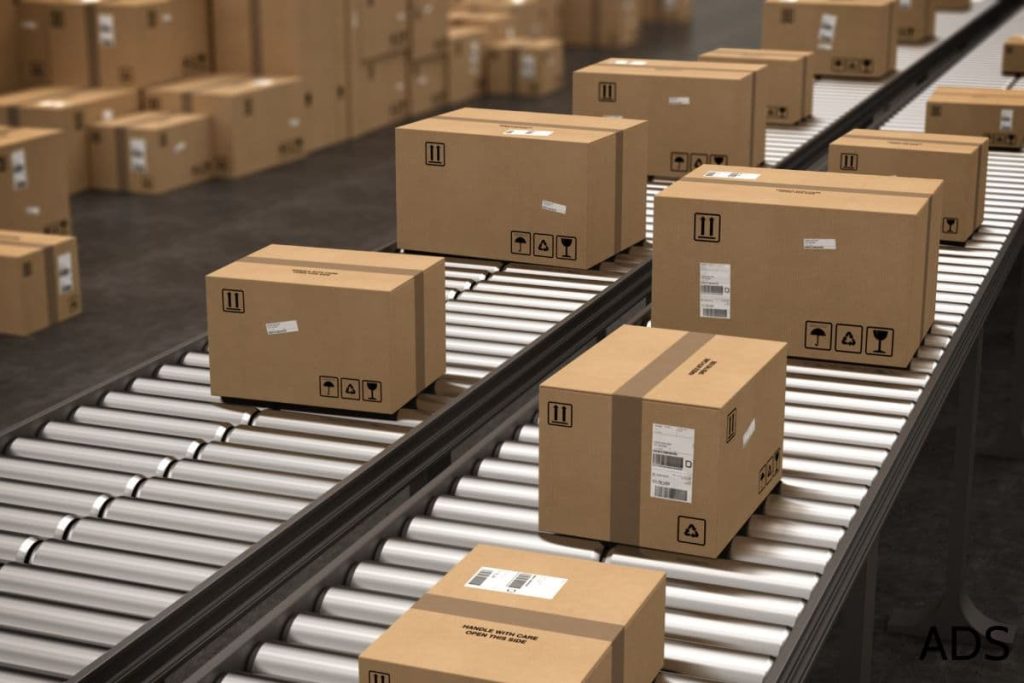

Le rouleau de convoyage constitue le cœur battant de tout système de manutention industrielle. Ces cylindres en rotation permettent le déplacement fluide des marchandises dans les entrepôts, les usines et les centres logistiques. Leur conception simple cache une ingénierie précise adaptée aux conditions opérationnelles difficiles.
Les rouleaux sont des pièces indispensables au bon fonctionnement de la chaîne de production sur laquelle le convoyeur se trouve. Choisir le bon rouleau de manutention selon l'application garantit performance optimale et durabilité du système de transport fiable.
Qu'est-ce qu'un rouleau de convoyage et comment fonctionne-t-il ?
Un rouleau de convoyage est un cylindre tournant autour d'un axe fixe qui facilite le déplacement d'objets sur un transporteur. Le matériau du corps – acier, PVC ou aluminium – se sélectionne selon la capacité de charge et l'environnement industriel.[1]
Les rouleaux en acier dominent pour la manutention de charges lourdes. Leur résistance à l'usure et leur durabilité et résistance garantissent une longue vie en service intensif. L'acier galvanisé apporte une protection supplémentaire contre les matériaux anticorrosion nécessaires en milieu humide.
Le roulement à billes intégré dans chaque galet réduit la friction et minimise la résistance au roulement. Cette conception permet à un opérateur de déplacer des charges importantes avec un effort minime. Le diamètre du rouleau – de quelques dizaines à plusieurs centaines de millimètres – influence directement la capacité portante.
La longueur s'adapte à la largeur des produits transportés. Un roller standard mesure entre 300 et 1500 millimètres, mais des dimensions sur mesure existent pour des applications spécifiques.
Les différents types de rouleaux pour convoyeur
Convoyeur gravitaire et convoyeur à rouleaux motorisés
Le convoyeur gravitaire exploite la pente naturelle pour déplacer les charges sans motorisation. La manutention par gravité convient au transfert de palettes et cartons dans les zones de stockage dynamique. Les billes intégrées garantissent un roulement fluide même sous faible inclinaison.
Les rouleaux motorisés intègrent un moteur électrique dans leur corps ou sont entraînés par des courroies pour rouleaux. Cette configuration permet le convoyage horizontal ou en montée de charges importantes. Les régulateurs de vitesse ajustent la cadence selon les besoins de production.
Ces systèmes équipent les tapis roulants industriels automatisés pour un chargement et déchargement continu. C'est comme avoir un assistant infatigable qui ne prend jamais de pause café !
Rouleaux à gorges et rouleaux coniques
Les rouleaux à gorges présentent des rainures périphériques qui guident les courroies ou chaînes d'entraînement. Cette conception assure un positionnement précis dans les systèmes complexes avec paliers chaînes pignons.

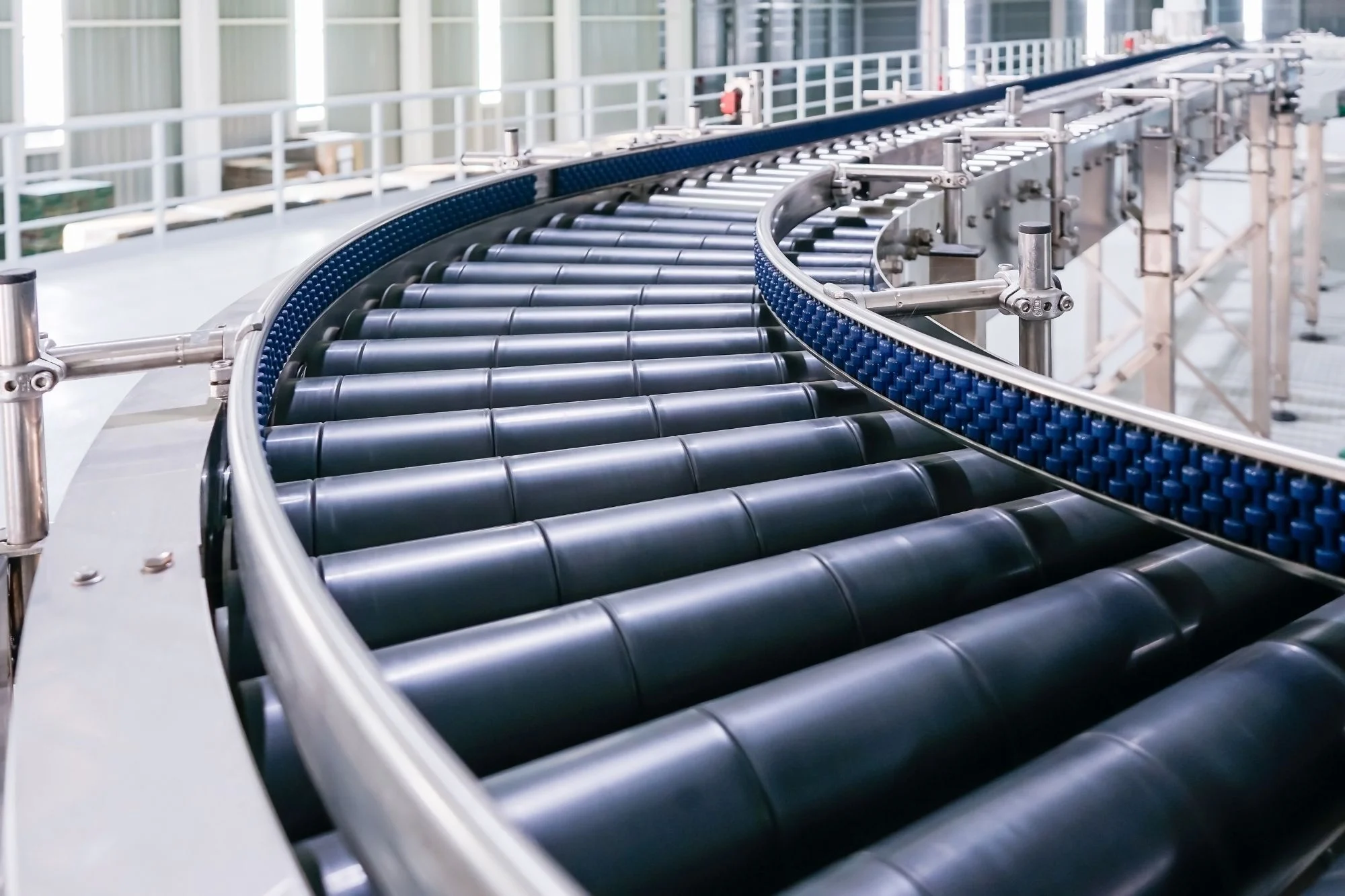

Les rouleaux coniques s'inclinent légèrement pour faciliter les virages. Leur diamètre variable compense la différence de trajectoire entre l'intérieur et l'extérieur de la courbe. Cette géométrie élimine les blocages dans les zones de transfert latéral.
Configuration 3 rouleaux et 4 rouleaux
Les montages à 3 rouleaux ou 4 rouleaux désignent le nombre de points de contact sous un produit. Un système à 3 rouleaux suffit pour les charges stables. Les 4 rouleaux apportent une meilleure stabilité pour les objets longs ou déséquilibrés.
Le montage sur châssis détermine l'entraxe entre rouleaux selon le type de marchandises. Des espacements serrés évitent l'affaissement des cartons, des écartements larges conviennent aux palettes rigides.
Spécificités techniques et capacité de charge
Matériaux et résistance
L'acier reste le matériau de référence pour sa robustesse. Les rouleaux en acier supportent plusieurs centaines de kilogrammes selon leur diamètre et leur construction. L'épaisseur de paroi influence directement la capacité portante.
Le PVC convient aux applications légères et silencieuses. Sa surface lisse limite les marques sur les produits fragiles. Les embouts en polypropylène protègent les extrémités et facilitent le montage. Les fabricants comme MSET proposent une large gamme adaptée à chaque besoin.
Dimensions standard
Le diamètre s'échelonne typiquement de 20 à 89 millimètres pour les applications courantes. Les gros diamètres réduisent la résistance au roulement et augmentent la capacité de charge. Un rouleau de 50 millimètres représente un bon compromis polyvalent.
La longueur varie de 100 à 3000 millimètres. Prévoyez une largeur de bande supérieure de 50 à 100 millimètres à celle des produits pour garantir la stabilité. L'axe du rouleau se fixe par différents systèmes selon le châssis du convoyeur.
Roulements et friction
Des roulements à billes de qualité garantissent une rotation fluide même après des années de service. Certains modèles utilisent des paliers lisses pour les environnements poussiéreux où les billes s'encrasseraient rapidement.
La butée axiale maintient le rouleau en position et absorbe les efforts latéraux. Un axe coulissant à ressort facilite le démontage rapide pour maintenance – un vrai gain de temps lors des interventions.
Accessoires et options de montage
Pièces détachées et outillage
Les pièces de rechange incluent les roulements, les axes, les embouts et les roulettes de support. Garder un stock de ces accessoires minimise les temps d'arrêt lors d'une panne. La livraison rapide de ces composants standards facilite la maintenance préventive.
L'outillage spécifique pour le montage et démontage accélère les interventions. Un extracteur de roulement et des clés adaptées font partie du kit de base du technicien pour assurer un entretien sans effort.
Systèmes de fixation
La butée d'extrémité empêche les produits de quitter le convoyeur en fin de ligne. Les guides latéraux maintiennent l'alignement des charges durant le transport. Ces accessoires transforment un simple transporteur en système complet de manutention.
Comment remplacer un rouleau de convoyage ?
Diagnostic et préparation
Identifiez d'abord le rouleau défectueux : bruit anormal, résistance excessive, déformation visible. Notez ses dimensions exactes – diamètre, longueur d'axe, type de fixation. Commandez la pièce de rechange correspondante en vérifiant la compatibilité.
Rassemblez l'outillage nécessaire et consignez le convoyeur selon les procédures de sécurité. Ne jamais intervenir sur une installation en fonctionnement.
Démontage et remplacement
Retirez les butées ou clips de fixation latérale. Soulevez légèrement le rouleau pour le dégager de ses supports. Sur un axe coulissant à ressort, comprimez le mécanisme pour libérer le rouleau.
Nettoyez les supports avant d'installer le nouveau rouleau de convoyage. Vérifiez l'alignement et la rotation libre avant de remettre en service. Un remplacement bien fait prend généralement 5 à 10 minutes par rouleau.
Maintenance préventive
Inspectez régulièrement l'état des rouleaux lors des rondes. Une intervention précoce sur un roulement bruyant évite des dégâts plus importants. Lubrifiez les axes si nécessaire selon les préconisations du fabricant.
Cette vigilance garantit un système de transport fiable et prolonge la vie de l'installation dans votre entrepôt. Un équipement bien entretenu, c'est la garantie d'une logistique sans accroc.
Usages spécifiques selon l'application
Les charges lourdes nécessitent des rouleaux en acier de gros diamètre avec roulements renforcés. Le transfert de palettes privilégie des entraxes de 100 à 150 millimètres pour une bonne répartition.
Les environnements humides exigent l'acier galvanisé ou inoxydable pour éviter la corrosion. Les industries agroalimentaires ajoutent des exigences d'hygiène avec des surfaces lisses faciles à nettoyer.
Les applications silencieuses comme les commerces utilisent des rouleaux PVC qui amortissent le bruit. La logistique rapide privilégie les rouleaux à faible résistance pour faciliter les manipulations manuelles.
Bibliographie
[1] https://www.semanticscholar.org/paper/dc06ca564b421fa7ee3656cfab1d41a4c29241a0
