Une travée est l'unité structurelle de base d'un rayonnage industriel. Elle désigne l'espace de stockage délimité par deux montants (ou échelles) consécutifs, reliés entre eux par des lisses horizontales formant les niveaux de chargement.
En d'autres termes, une travée correspond à une colonne d'alvéoles superposées de bas en haut entre deux montants. C'est l'élément répétitif à partir duquel se construit une rangée de rayonnage : une installation complète est toujours composée d'une succession de travées mises bout à bout, partageant leurs montants intermédiaires.
C'est la maille élémentaire du rayonnage : elle se définit par sa largeur, sa profondeur et sa hauteur, et conditionne directement le nombre et le type de palettes ou de charges qu'il est possible de stocker à chaque niveau.
Travée de tête et travée intermédiaire : quelle différence ?
Dans une rangée de rayonnage, on distingue deux types de travées selon leur position.
- La travée de tête est située aux deux extrémités de la rangée. Elle est délimitée d'un côté par un montant dit "de rive" (qui ne partage pas ses lisses avec une travée adjacente) et de l'autre par un montant intermédiaire commun avec la travée suivante. On compte donc 2 travées de tête par rangée.
- La travée intermédiaire est encadrée de deux montants partagés avec les travées voisines. C'est le principe de la travée en drapeau : les montants sont communs à deux travées adjacentes, ce qui optimise le nombre de montants nécessaires et réduit le coût global de l'installation. Pour N travées dans une rangée, il faut N+1 montants.
Cette distinction est importante lors du calcul d'un projet de rayonnage, car elle influe sur le nombre de montants à commander et sur la stabilité des extrémités de rangée.

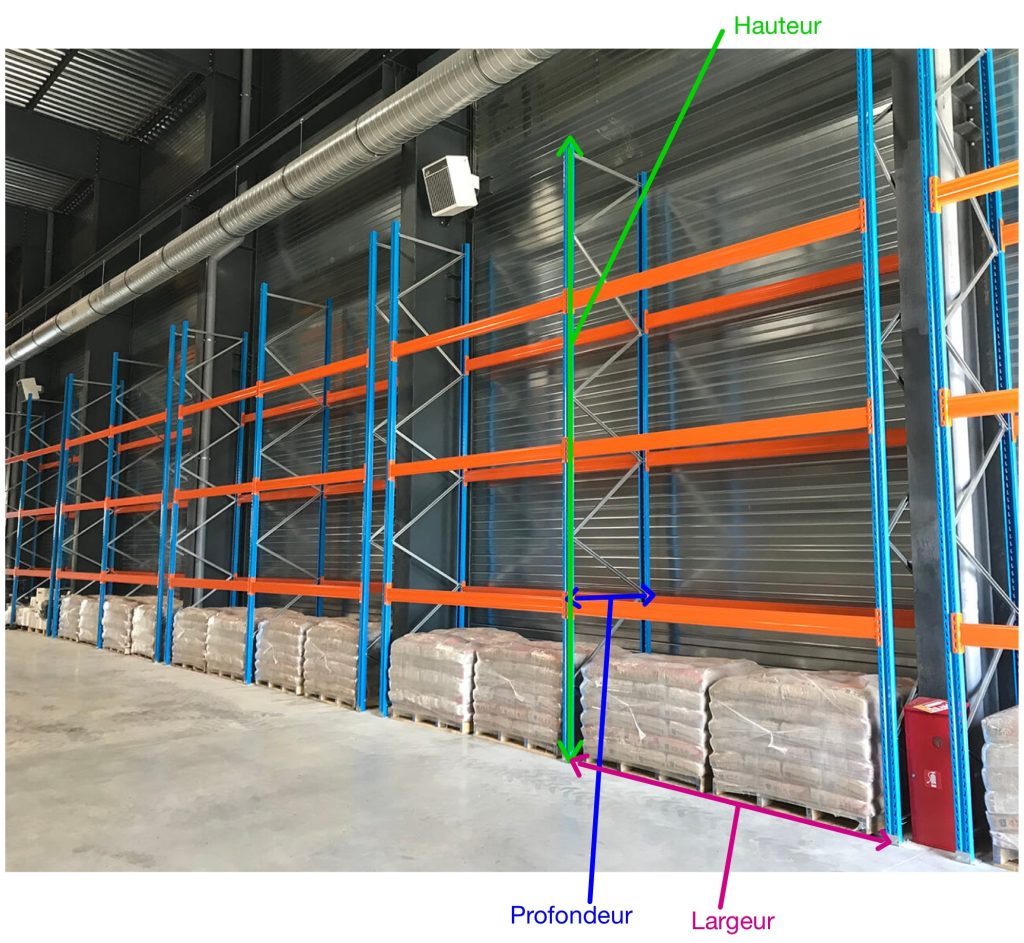

Quelles sont les dimensions d'une travée ?
Les dimensions d'une travée définissent directement la capacité et l'ergonomie du stockage.
La largeur est mesurée entre axes (ou entre faces internes selon les fabricants), elle est choisie en fonction du nombre et des dimensions des palettes à stocker par niveau : une travée standard accueille une ou deux palettes en largeur. Les largeurs les plus courantes en rayonnage à palettes vont de 1 800 mm à 2 700 mm.
La profondeur est déterminée par la profondeur des palettes stockées, avec un jeu suffisant pour faciliter les manœuvres de chariots. La profondeur standard pour une palette Europe ou une palette industrielle est généralement de 800 à 1 100 mm.
La hauteur est la dimension verticale totale de la travée, elle conditionne le nombre de niveaux de stockage disponibles et doit être compatible avec la hauteur libre du bâtiment et la hauteur de levée des chariots élévateurs utilisés.
Calcul de capacité de stockage
La travée est l'unité de référence pour calculer la capacité totale d'un entrepôt.
Ce calcul est fondamental lors de la conception d'un projet de rayonnage, car il permet de vérifier que la surface et la hauteur disponibles dans l'entrepôt permettent bien d'atteindre la capacité de stockage souhaitée, tout en respectant les contraintes de circulation des engins de manutention.
