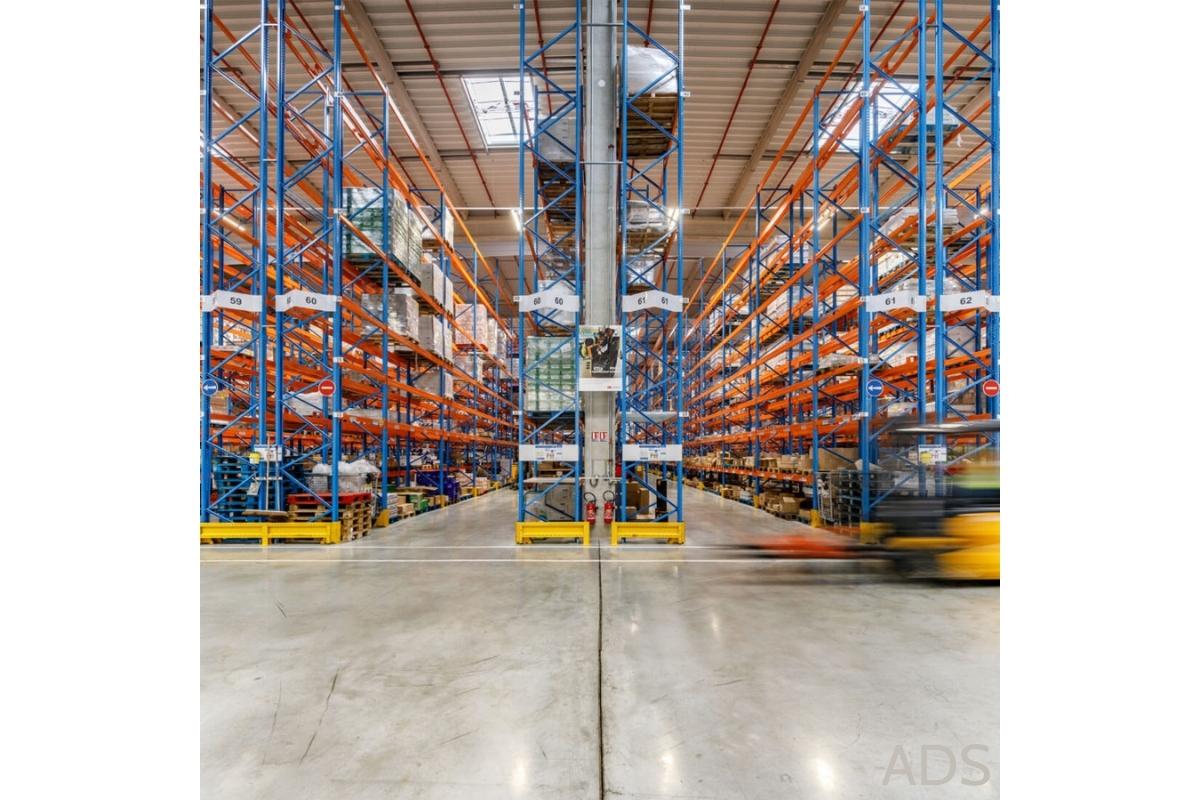

Une entretoise est un élément horizontal de liaison qui relie deux échelles consécutives d'un rayonnage industriel dans le sens de la longueur — c'est-à-dire dans l'axe de la rangée. Elle se positionne généralement en partie haute des échelles, parfois également en partie basse, et court d'une échelle à l'autre tout au long de la rangée.
Son rôle est purement structural : l'entretoise ne supporte pas de marchandises et n'est pas destinée à accueillir des charges. Elle assure la solidarisation des échelles entre elles dans le sens longitudinal, contribuant ainsi à la rigidité et à la stabilité d'ensemble de la rangée de rayonnage.
À ne pas confondre avec la traverse, qui relie les deux montants d'une même échelle dans le sens de la profondeur (avant-arrière), ou avec la lisse, qui relie deux échelles consécutives dans le sens de la largeur pour supporter les palettes. L'entretoise, elle, relie les échelles dans le sens de la longueur de la rangée.
Quel est le rôle de l'entretoise ?
L'entretoise remplit une fonction mécanique précise qui complète celle des autres composants de la structure.
- La stabilité longitudinale de la rangée. Sans entretoise, chaque échelle est un élément indépendant qui ne communique avec ses voisines que par l'intermédiaire des lisses. Or les lisses, bien qu'elles relient les échelles latéralement, ne suffisent pas à garantir la rigidité de l'ensemble dans le sens de la longueur. L'entretoise solidarise les échelles entre elles longitudinalement et empêche tout mouvement de translation ou de basculement de la rangée dans ce sens.
- La résistance aux efforts horizontaux longitudinaux. Un rayonnage est soumis à des efforts horizontaux dans toutes les directions : chocs transversaux des chariots, mais aussi poussées longitudinales lors des manœuvres d'insertion ou d'extraction des palettes. L'entretoise reprend ces efforts et les redistribue sur l'ensemble de la rangée, évitant qu'ils ne se concentrent sur une seule échelle.
- Le maintien de l'alignement des échelles. En fixant les échelles les unes aux autres dans le sens longitudinal, l'entretoise garantit que leur alignement reste parfait dans la durée, même sous des sollicitations répétées. Un mauvais alignement des échelles est une source fréquente de difficultés lors des manœuvres de chariots et peut entraîner des chocs et des dégradations prématurées.
Où se positionne l'entretoise ?
La position des entretoises sur la rangée dépend de la configuration et de la hauteur du rayonnage.

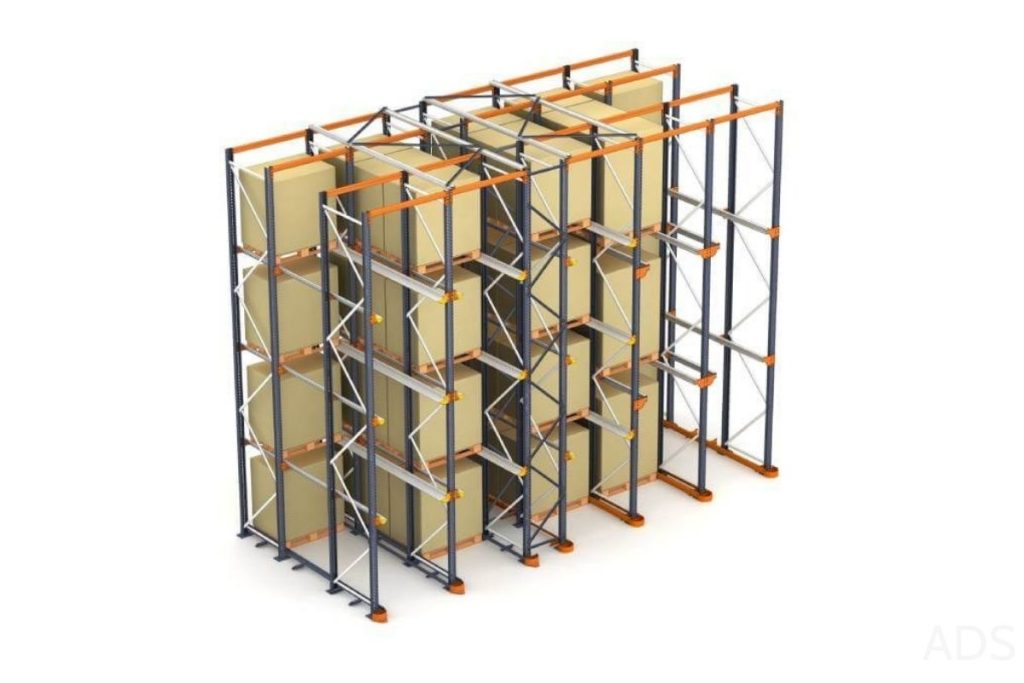

En partie haute est la position la plus systématique. Une entretoise posée au sommet des échelles forme une poutre de couronnement qui solidarise l'ensemble de la rangée en tête et lui confère une rigidité maximale. C'est la position minimale requise dans la très grande majorité des installations.

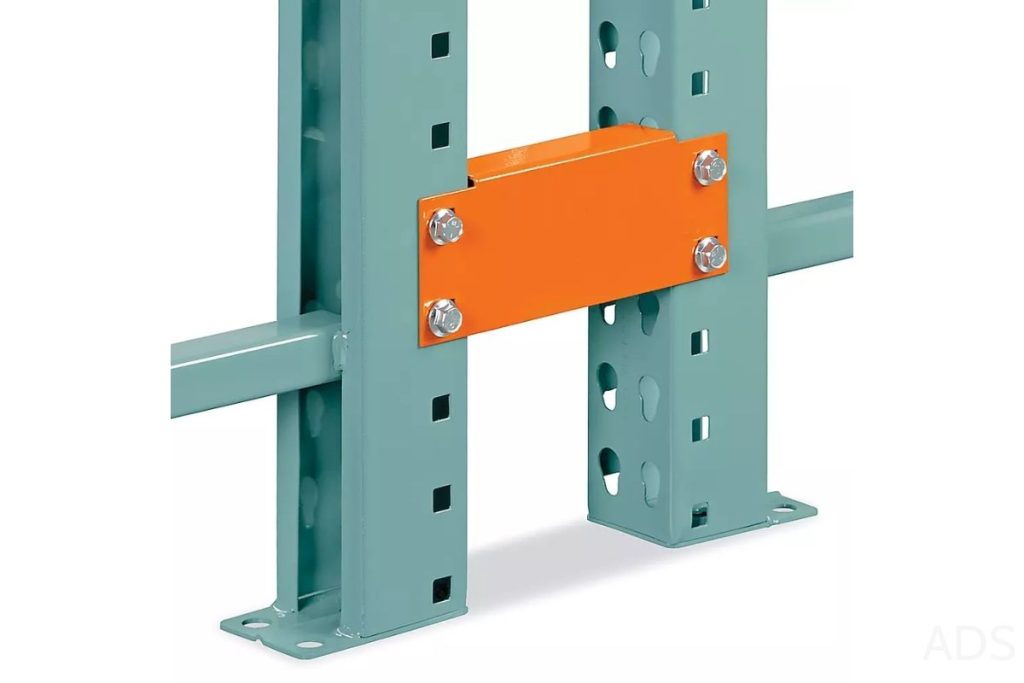

En partie basse, une entretoise peut également être ajoutée près du sol pour renforcer la liaison entre les échelles à leur base, notamment dans les rayonnages de grande hauteur ou soumis à des efforts horizontaux importants.

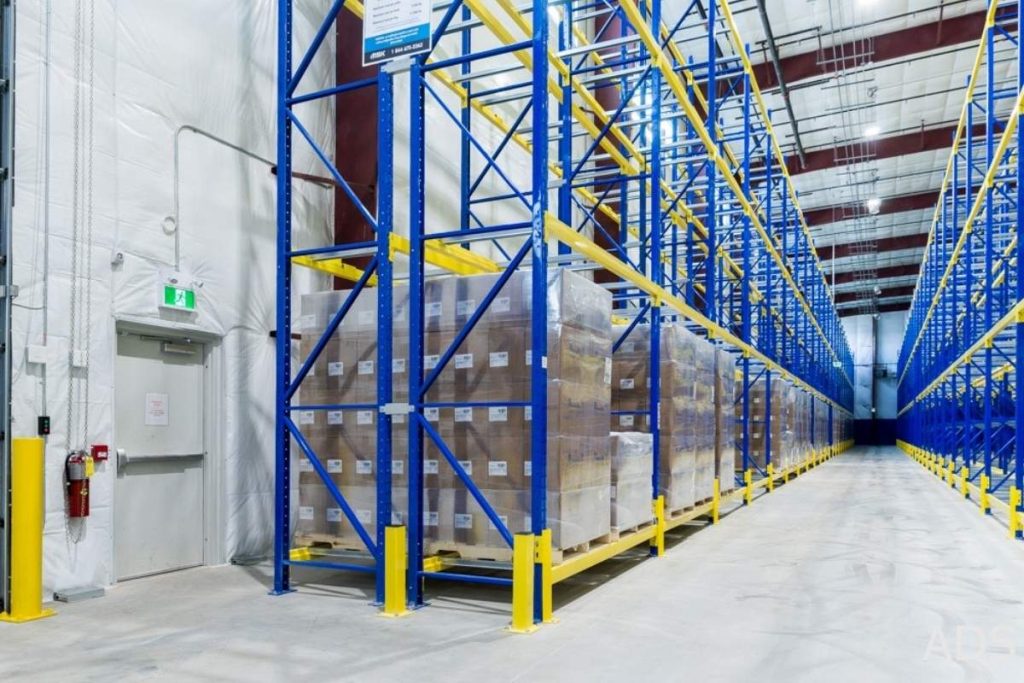

À mi-hauteur, dans les rayonnages très hauts (au-delà de 8 à 10 mètres) des entretoises intermédiaires peuvent être nécessaires pour éviter le flambement des montants sur de grandes longueurs libres et garantir la stabilité de la structure sur toute sa hauteur.
Les différents types d'entretoises
Il existe plusieurs configurations d'entretoises selon les besoins structuraux de l'installation :

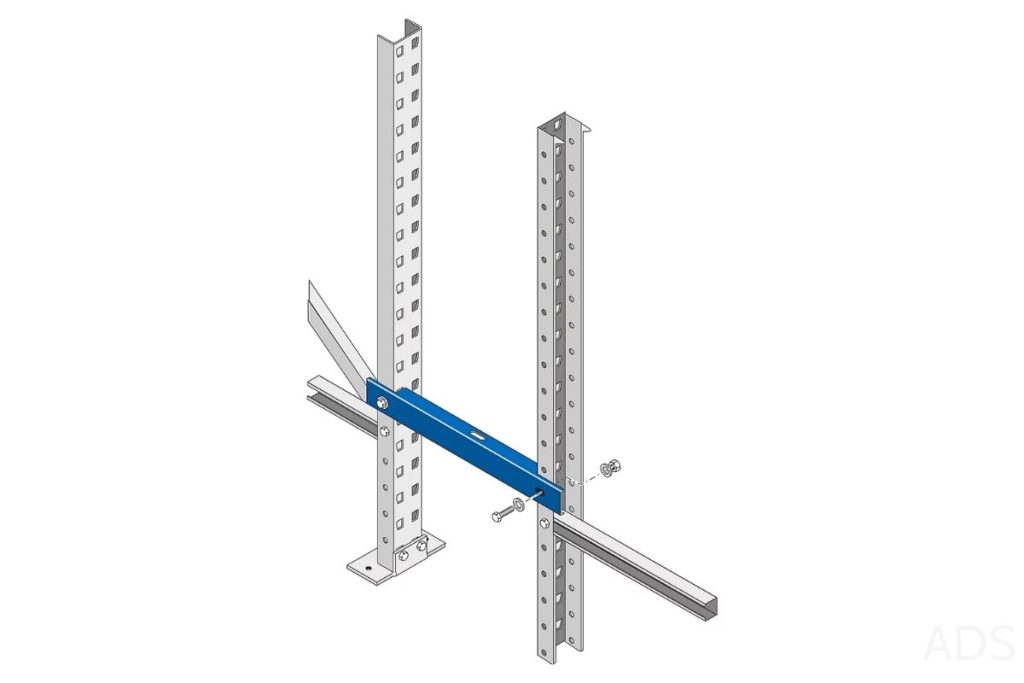

L'entretoise simple est un profilé horizontal droit reliant deux échelles consécutives. Elle assure la liaison longitudinale de base et convient aux rayonnages standards de hauteur courante.

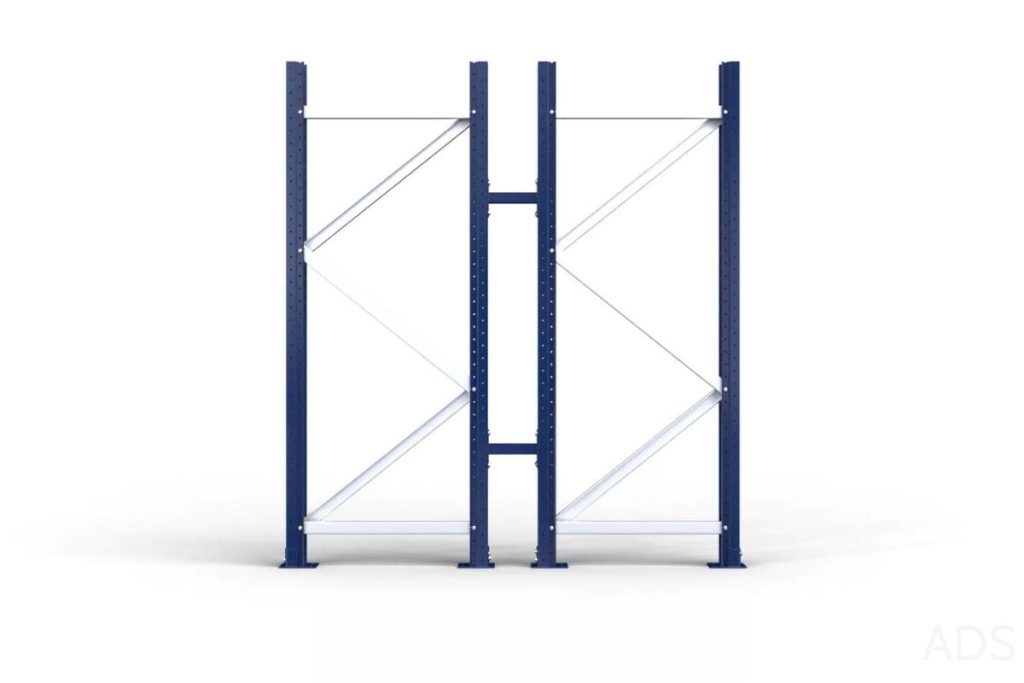

L'entretoise avec contreventement diagonal intègre une ou plusieurs diagonales entre les échelles, formant une structure triangulée particulièrement rigide. Elle est utilisée dans les rayonnages de grande hauteur, les zones sismiques ou les installations soumises à des efforts horizontaux importants. Sa résistance longitudinale est nettement supérieure à celle d'une entretoise simple.

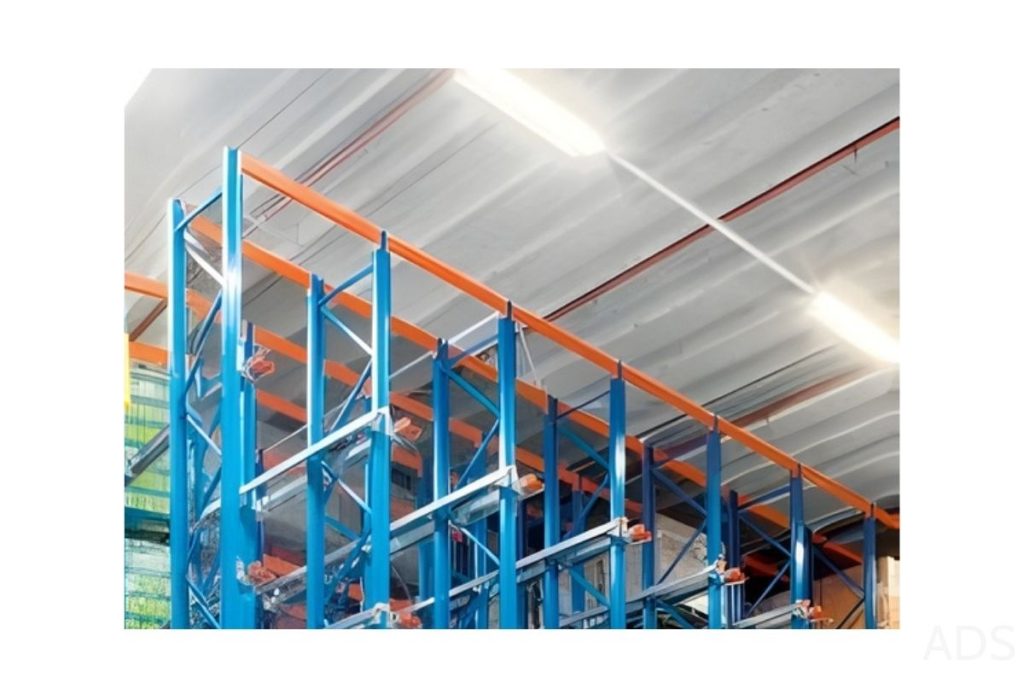

L'entretoise de couronnement est une entretoise spécifiquement dimensionnée pour être posée au sommet des échelles et former le niveau supérieur de la rangée. Elle est souvent plus robuste que les entretoises intermédiaires car elle reprend l'essentiel des efforts de stabilisation de la rangée.
Entretoise et contreventement : quelle différence ?
Ces deux termes sont parfois confondus car ils désignent tous deux des éléments qui contribuent à la stabilité du rayonnage contre les efforts horizontaux. Leur différence tient à leur orientation et à leur fonction précise.
L'entretoise est un élément horizontal qui relie des échelles dans le sens longitudinal de la rangée. Elle agit principalement contre les mouvements de translation et de basculement dans ce sens.
Le contreventement désigne quant à lui un système de diagonales — parfois intégré à l'entretoise elle-même — qui rigidifie la structure contre les efforts de cisaillement et de déformation en losange. Il peut être longitudinal ou transversal selon la direction des efforts à reprendre.
Dans la pratique, une entretoise avec diagonales remplit à la fois la fonction d'entretoise et de contreventement longitudinal.
Questions fréquentes
Peut-on retirer temporairement une entretoise pour faciliter une manutention ?
Non. Une entretoise ne doit jamais être retirée sans validation préalable par le fabricant ou un ingénieur spécialisé. Même un retrait temporaire peut compromettre la stabilité de la rangée, en particulier si elle est chargée. Si une manutention exceptionnelle le nécessite, la rangée doit être préalablement déchargée et la stabilité de la structure vérifiée.
Toutes les rangées de rayonnage nécessitent-elles des entretoises ?
La grande majorité des rangées en nécessitent, a minima en partie haute. Certains systèmes de rayonnage très courts ou de faible hauteur peuvent s'en passer grâce à la rigidité intrinsèque de leurs composants, mais ce sont des configurations minoritaires qui doivent être validées par calcul.
Une entretoise endommagée doit-elle être remplacée immédiatement ?
Oui. Une entretoise déformée ou dont les fixations sont endommagées ne remplit plus correctement son rôle de liaison longitudinale. Elle doit être remplacée sans délai avec des pièces d'origine du fabricant, après mise hors service de la zone concernée si nécessaire.
